SD220L Gusjenicapuna hidraulička pumpareverse circulation drilling riguglavnom se koristi za okomito bušenjetemelji na pilotimau slojevima velikog promjera, šljunka, tvrdih stijena i drugih složenih slojeva. Njegov najveći promjer je 2,5 m (stijena), dubina bušenja je 120 m, a najveća čvrstoća umetnute stijene može doseći 120 MPa, što se široko koristi u konstrukciji bušenjatemelji na pilotimau lukama, pristaništima, mostovima u rijekama, jezerima i morima s prednostima brzog snimanja i visoke automatizacije te štedi radnu snagu i troškove izgradnje.

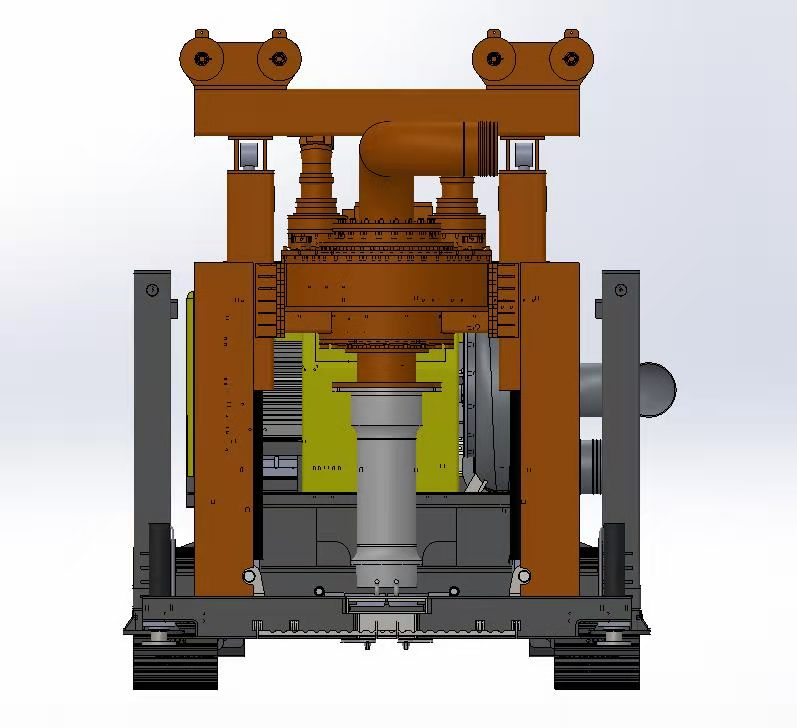

Niska vrsta zazora

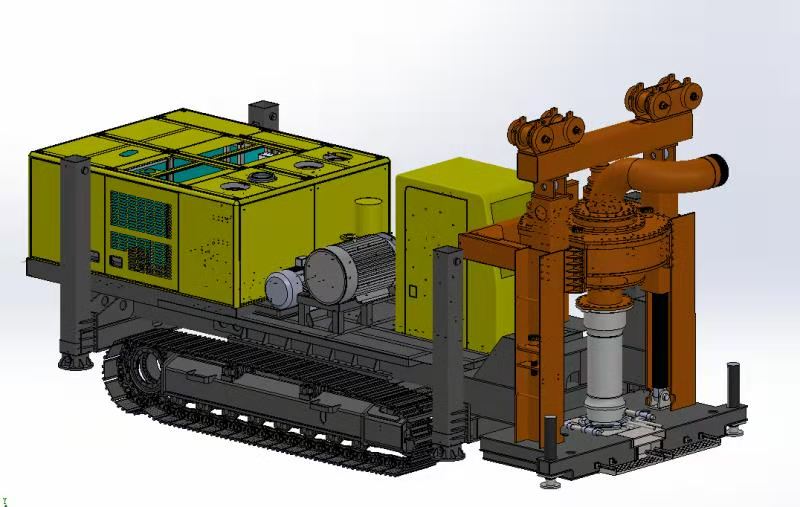

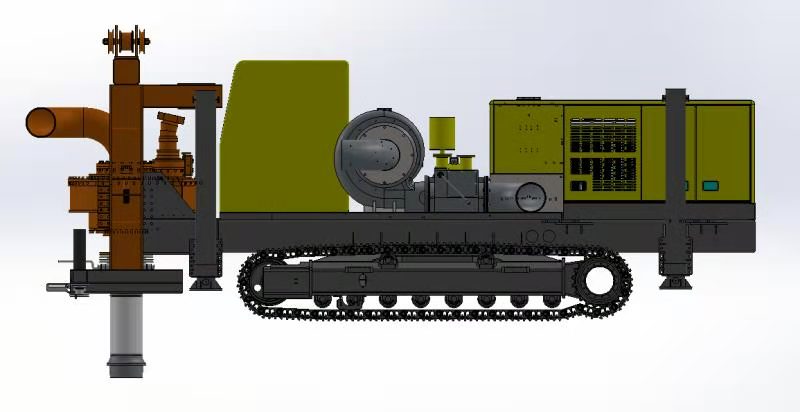

Glavna struktura i karakteristike izvedbe
- Glavna struktura
- Oprema usvaja gusjeničnu šasiju, hidraulički sustav sastavljen od motora
i hidraulička pumpa ugrađena na stražnjem dijelu vozila je za pogon motora reduktora koji pokreće šasiju gusjeničara, koja ostvaruje funkciju samohodnog pogona.
2. Četiri hidrauličke dizalice postavljene su na prednjoj i stražnjoj strani šasije gusjenice. Glavni stroj može se poduprijeti, a prednja, stražnja, lijeva i desna razina se mogu podesiti bez izravnavanja terena na gradilištu. Dizalice se mogu slobodno otvarati i zatvarati pod zasebnom kontrolom. Tijekom izgradnje, hidrauličke dizalice se produžuju, a maksimalna širina oslonca lijevog i desnog potpora može doseći 3,8 m.
3. Portal bušilice fiksiran je na prednjem kraju platforme šasije i postavljen okomito (radno stanje).
4. Okvir portala i okvir za otvaranje vrata na donjem kraju integrirana su struktura, što uvelike povećava stabilnost cjelokupne strukture okvira.
5. Unutar portala ugrađen je podokvir portala, koji ne samo da povećava performanse vođenja, već također čini konstrukciju stabilnijom i uvelike produljuje životni vijek bušaće cijevi. Pogonska glava ugrađena je unutar donjeg kraja podokvira portala. Hidraulički cilindar koji se koristi za podizanje pogonske glave (uključujući podokvir) ugrađen je u četvrtastu cijev nosača podokvira.
6. rotacijska glava usvaja rotacijsku glavu rotacijske opreme za bušenje, što povećava izlazni moment
pokretan s tri 107 varijabilna motora
7. Desni stup portala opremljen je manipulatorom i konzolnom dizalicom (sastavljenom od hidrauličkog vitla, konzole, remenice itd.). Koristi se za rastavljanje i sastavljanje bušaćih cijevi.
8. Blizu stražnjeg dijela platforme, srednji i prednji dio platforme opremljen je kabinom koja je opremljena radnom konzolom, zaslonom, klima uređajem itd.
9. Iza kabine i na sredini platforme ugrađena je pumpa za gnojnicu. Pumpu gnojnice izravno pokreće motor od 90kw. Izbjegava se gubitak energije kod električne i hidrauličke pretvorbe. Istovremeno se smanjuje trošak izgradnje.
10. U hidrauličkoj pumpnoj stanici na stražnjoj strani platforme ugrađena su dva neovisna hidraulička sustava:
10.1 Putni hidraulički sustav sastoji se od dizelskog motora Cummins od 197 kw i varijabilne pumpe konstantne snage negativnog protoka, koja se koristi za motor za kretanje, cilindar potpornog nosača glavnog motora, cilindar potpornog nosača okvira za otvaranje vrata, cilindar za podizanje i druge elemente za pokretanje. Pogodno je hodati po gradilištu i poravnati rupe za pilote bušilice.
10.2 Hidraulički sustav s rotirajućom glavom sastoji se od trofaznog asinkronog motora od 132 kW i varijabilne pumpe konstantne snage negativnog protoka, koja se koristi za rad s rotirajućom glavom, cilindra za podizanje ulja, cilindra za ulje manipulatora, hidrauličkog vitla i drugih pokretačkih elemenata.
Napredni hidraulički sustav posebno je dizajniran za povratnu cirkulaciju usisne pumpe. Glavna pumpa, motor s rotacijskom glavom, glavni ventil, pomoćni ventil osjetljiv na opterećenje i druge hidrauličke komponente izrađene su od Rexrotha, Kawasakija iz Koreje, hidrauličkog HC-a iz Italije, Jiangsu Henglija, Sichuan Changjiang Hydraulic i drugih poznatih marki u zemlji i inozemstvu, s vrhunskim i stabilnim performansama.
11. Sve ključne komponente (zaslon i kontroler) električnog upravljačkog sustava su uvezene komponente međunarodnih poznatih marki i vrhunsko originalno pakiranje; Upravljačka kutija ima pouzdano zrakoplovno uzemljenje i dijelove utikača; Napravite poseban električni upravljački sustav za kućnu bušilicu s usisnom pumpom i reverznom cirkulacijom.
12. Razvodna ploča je instalirana iza dvije hidrauličke pumpne stanice i pokrivena je poklopcima zajedno s dvije hidrauličke pumpne stanice.
13. Kako se pumpa za isplaku postavlja na platformu, udaljenost između pumpe za isplaku i vodene površine rupe za pilote se smanjuje, usisni uzgon pumpe za isplaku se skraćuje, a radna izvedba pumpe za isplaku se znatno poboljšava .
14. Specifikacija dizajna cijevi za bušenje:￠325x25x2000 Bušaća cijev ima navojni spoj, što je pogodno za automatsku ugradnju i demontažu. Glava kopče i matica na oba kraja bušaće cijevi su sužene pravokutne kopče, izrađene od 35CrMo, kaljene i kaljene, a bušaća cijev je izrađena od 16Mn. Proces zavarivanja uključuje predgrijavanje prije zavarivanja i očuvanje topline nakon zavarivanja. Kvaliteta zavarivanja cijevi za bušenje je osigurana i vijek trajanja je poboljšan.
15. Pribor za bušenje: pribor za bušenje koji se koristi u ovoj opremi su alati za rotacijsko bušenje. Korisnicima se preporučuju različiti dodaci za bušenje u skladu s različitim geološkim uvjetima. Prema strukturi, postoje dvokrilni, trokrilni i četverokrilni rotacijski alati za bušenje; Cilindrični rotacijski alat za bušenje. Klasifikacija prema zupcima za bušenje: postoje zupci za bušenje od legure s strugačem, zupci za bušenje s valjcima i zupci za bušenje s rezačem.
- Karakteristike izvedbe
1. Pumpa za gnojnicu koju su dizajnirali stručnjaci za očuvanje vode sa tehnološkog sveučilišta Jiangsu je najnaprednija u Kini. Rotor ima visoku radnu učinkovitost, a usvojen je dvokanalni rotor s izvanrednim učinkom uštede energije. Kućište pumpe i impeler izrađeni su od željeza s visokim udjelom kroma i procesa livenja u kalupe, s visokom završnom obradom površine, dobrom otpornošću na trošenje i dugim vijekom trajanja. Impeler usvaja test dinamičke ravnoteže, s visokom ravnotežom i velikom brzinom. Sve dok su rotor krute čestice manje od unutarnjeg promjera bušaće cijevi, uključujući kamene blokove i kamenčiće, može se ispuštati, čime se izbjegava opetovano drobljenje čvrstih čestica i kamenčića. Visoka učinkovitost uklanjanja troske.
2. Veliki zakretni moment i sila podizanja, posebno pogodna za složenu geologiju kao što su šljunak, šljunak i stijena;
3. manipulator i pomoćno vitlo raspoređeni su na okviru portala, što je praktično, pouzdano i štedi rad za uklanjanje i postavljanje bušaćih cijevi;
4. Rotacijska glava: konstantna izlazna snaga, automatski prijenos. U različitim geološkim uvjetima, varijabilni motor rotacijske glave automatski prilagođava izlazni moment i izlaznu brzinu, uz visok stupanj automatizacije, veliku brzinu snimanja i visoku učinkovitost konstrukcije.
5. Instrument i zaslon u kabini prikazuju podatke o radu svakog sustava u stvarnom vremenu, tako da operater može kontrolirati status rada u bilo kojem trenutku.
Specifikacija
| Motor | Model |
| Cummins | |
| Nazivna snaga | kw | 197 | ||
| Nazivna brzina | okr/min | 2200 | ||
| Max.promjer bušenja | mm | 2500（Rock） | ||
| Maks. dubina bušenja | m | 120 | ||
| Roterijski pogon | Maks. izlazni moment | KN·m | 220 | |
| Brzina rotacije | okr/min | 4-17 (prikaz, ostalo). | ||
| Cilindar za podizanje | Maks. pull-down piston pull | KN | 450 | |
| Max.pull-down klip potiska | KN | 37 | ||
| Maks. pull-down hod klipa | mm | 800 | ||
| Vakuumska pumpa | Potporna snaga | KW | 15 | |
| Krajnji pritisak | Pa | 3300 | ||
| Maksimalni protok | L/S | 138.3 | ||
| Pumpa za blato | Potporna snaga | KW | 90 | |
| protok | m³/h | 1300 | ||
| glava | m | 1200 | ||
| Glavna crpna stanica | Potporna snaga | KW | 132 | |
| Radni tlak hidrauličkog sustava | MPa | 31.5 | ||
| Mala pomoćna dizalica | Maks. sila povlačenja | KN | 10 | |
| Promjer žičane užadi | mm | 8 | ||
| Maks. brzina vitla | m/min | 17 | ||
| Šasija | Maks. brzina putovanja | km/h | 1.6 | |
| Širina šasije | mm | 3000 | ||
| Širina staze | mm | 600 | ||
| Dužina staze | mm | 3284 | ||
| Specifikacija bušaće cijevi | mm | Φ325x22x1000 | ||
| Težina glavnog motora | Kg | 31000 | ||
| Dimenzije | radno stanje（Duljina × širina × visina） | mm | 7300×4200×4850 | |
| Transportno stanje（Duljina × širina × visina） | mm | 7300×3000×3550 | ||
- Projektni proces
Usisno postrojenje za bušenje s povratnom cirkulacijom pumpe. Pomoću kruženja vode rezni materijali u bušotini (bunaru) se zajedno s isplakom kontinuirano transportiraju do jame za isplaku uz bušotinu (bunaru). U muljnoj jami pijesak, kamen i drugi zrnasti materijali talože se na dno spremnika, a mulj kontinuirano teče u bušotinu (bunar). Nadopunite razinu vode u rupi za pilote. Specifična shema procesa je sljedeća:
3.1. Zaštita od pilota mora biti ugrađena u otvor za pilote. Zaštita pilota izrađena je od čeličnog lima većeg od 5 mm, a njegov promjer mora biti 100 mm veći od projektiranog promjera rupe pilota (bušotine). Duljina obloge pilota ovisi o geološkim uvjetima. Donji rub obloge pilota treba biti ukopan u trajni sloj tla i prelaziti sloj zatrpavanja.
3.2. Ako je zatrpavanje preduboko i bager ili ručni rad ne mogu raditi, korisnik može posebno izraditi bačvasto svrdlo i pričvrstiti ga na bušilicu za kopanje rupa. Dubina uglavnom nije veća od 10 m. Prema slučaju. Nemojte se srušiti.
3.3. Kapacitet iskopa isplačne jame mora biti veći od volumena bušotine. Bolje je koristiti pravokutni oblik, koji može produljiti vrijeme i brzinu refluksa isplake u bušotini, a zrnasti materijal se može maksimalno taložiti.
